1.產品介紹
QW潛水排污泵（潛水泵、潛污泵）設計合理，配套電機合理，效率高，節能效果顯著，是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、高效率、節能顯著，是我國泵類更新?lián)Q代的最新產品，深受用戶歡迎和好評。
QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

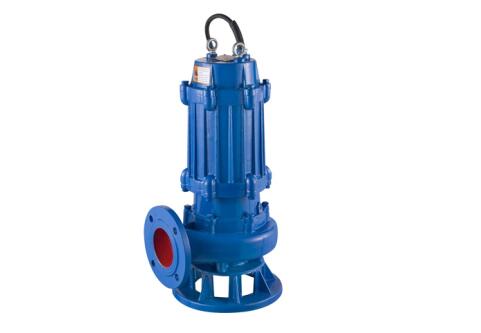

2.產品圖片
3.應用范圍
QW潛污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的結水裝置，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。
QW潛水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
4.產品特點
①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

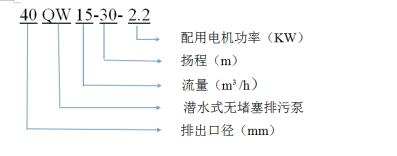

5.型號意義
6.規格參數
|
型號 |
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
功率 (KW) |
|
25 - 8 - 12 - 0.75 |
25 |
8 |
12 |
2900 |
0.75 |
|
25 - 8 - 22 - 1.1 |
25 |
8 |
22 |
2900 |
1.1 |
|
25 - 8 - 25 - 1.5 |
25 |
8 |
25 |
2900 |
1.5 |
|
32 - 12 - 15 - 1.1 |
32 |
12 |
15 |
2900 |
1.1 |
|
40 - 15 - 15 - 1.5 |
40 |
15 |
15 |
2900 |
1.5 |
|
40 - 15 - 30 - 2.2 |
40 |
15 |
30 |
2840 |
2.2 |
|
50 - 20 - 7 - 0.75 |
50 |
20 |
7 |
1390 |
0.75 |
|
50 - 10 - 10 - 0.75 |
50 |
10 |
10 |
1390 |
0.75 |
|
50 - 20 - 15 - 1.5 |
50 |
20 |
15 |
2840 |
1.5 |
|
50 - 15 - 25 - 2.2 |
50 |
15 |
25 |
2840 |
2.2 |
|
50 - 18 - 30 - 3 |
50 |
18 |
30 |
2880 |
3 |
|
50 - 25 - 32 - 5.5 |
50 |
25 |
32 |
2900 |
5.5 |
|
50 - 20 - 40 - 7.5 |
50 |
20 |
40 |
2900 |
7.5 |
|
65 - 25 - 15 - 2.2 |
65 |
25 |
15 |
2840 |
2.2 |
|
65 - 37 - 13 - 3 |
65 |
37 |
13 |
2880 |
3 |
|
65 - 25 - 30 - 4 |
65 |
25 |
30 |
2890 |
4 |
|
60 - 30 - 40 - 7.5 |
65 |
30 |
40 |
2900 |
7.5 |
|
65 - 35 - 50 - 11 |
65 |
35 |
50 |
2930 |
11 |
|
65 - 35 - 60 - 15 |
65 |
35 |
60 |
2930 |
15 |
|
80 - 40 - 7 - 2.2 |
80 |
40 |
7 |
1420 |
2.2 |
|
80 - 43 - 13 - 3 |
80 |
43 |
13 |
2880 |
3 |
|
80 - 40 - 15 - 4 |
80 |
40 |
15 |
2890 |
4 |
|
80 - 65 - 25 - 7.5 |
80 |
65 |
25 |
2900 |
7.5 |
|
100 - 80 - 10 - 4 |
100 |
80 |
10 |
1440 |
4 |
|
100 - 110 - 10 - 5.5 |
100 |
110 |
10 |
1440 |
5.5 |
|
100 - 100 - 15 - 7.5 |
100 |
100 |
15 |
1440 |
7.5 |
|
100 - 85 - 20 - 7.5 |
100 |
85 |
20 |
1440 |
7.5 |
|
100 - 100 - 25 - 11 |
100 |
100 |
25 |
1460 |
11 |
|
100 - 100 - 30 - 15 |
100 |
100 |
30 |
1460 |
15 |
|
100 - 100 - 35 - 18.5 |
100 |
100 |
35 |
1470 |
18.5 |
|
125 - 130 - 15 - 11 |
125 |
130 |
15 |
1450 |
11 |
|
125 - 130 - 20 - 15 |
125 |
130 |
20 |
1450 |
15 |
|
150 - 145 - 9 - 7.5 |
150 |
145 |
9 |
1450 |
7.5 |
|
150 - 180 - 15 - 15 |
150 |
180 |
15 |
1450 |
15 |
|
150 - 180 - 20 - 18.5 |
150 |
180 |
20 |
1450 |
18.5 |
|
150 - 180 - 25 - 22 |
150 |
180 |
25 |
1450 |
22 |
|
150 - 130 - 30 - 22 |
150 |
130 |
30 |
1450 |
22 |
|
150 - 180 - 30 - 30 |
150 |
180 |
30 |
1450 |
30 |
|
150 - 200 - 30 - 37 |
150 |
200 |
30 |
1450 |
37 |
|
200 - 300 - 7 - 11 |
200 |
300 |
7 |
980 |
11 |
|
200 - 250 - 11 - 15 |
200 |
250 |
11 |
980 |
15 |
|
200 - 250 - 15 - 18.5 |
200 |
250 |
15 |
1450 |
18.5 |
|
200 - 400 - 10 - 22 |
200 |
400 |
10 |
1450 |
22 |
|
200 - 400 - 13 - 30 |
200 |
400 |
13 |
1450 |
30 |
|
200 - 300 - 15 - 22 |
200 |
300 |
15 |
1450 |
22 |
|
200 - 250 - 22 - 30 |
200 |
250 |
22 |
1450 |
30 |
|
200 - 350 - 25 - 37 |
200 |
350 |
25 |
1450 |
37 |
|
200 - 400 - 30 - 45 |
200 |
400 |
30 |
1450 |
45 |
|
250 - 600 - 9 - 30 |
250 |
600 |
9 |
980 |
30 |
|
250 - 600 - 12 - 37 |
250 |
600 |
12 |
1450 |
37 |
|
250 - 600 - 15 - 45 |
250 |
600 |
15 |
1450 |
45 |
|
250 - 600 - 20 - 55 |
250 |
600 |
20 |
1450 |
55 |
|
250 - 600 - 25 - 75 |
250 |
600 |
25 |
1450 |
75 |
|
250 - 800 - 12 - 45 |
250 |
800 |
12 |
980 |
45 |
|
300 - 500 - 15 - 45 |
300 |
500 |
15 |
980 |
45 |
|
300 - 800 - 15 - 55 |
300 |
800 |
15 |
980 |
55 |
|
300 - 600 - 20 - 55 |
300 |
600 |
20 |
980 |
55 |
|
300 - 800 - 20 - 75 |
300 |
800 |
20 |
980 |
75 |
|
300 - 950 - 20 - 90 |
300 |
950 |
20 |
980 |
90 |
|
300 - 1000 - 25 - 110 |
300 |
1000 |
25 |
980 |
110 |
|
300 - 1000 - 35 - 132 |
300 |
1000 |
35 |
980 |
132 |
|
300 - 1100 - 10 - 55 |
300 |
1100 |
10 |
980 |
55 |
|
350 - 1200 - 6 - 30 |
350 |
1200 |
6 |
980 |
30 |
|
350 - 1100 - 10 - 45 |
350 |
1100 |
10 |
980 |
45 |
|
350 - 1100 - 12 - 55 |
350 |
1100 |
12 |
980 |
55 |
|
350 - 1500 - 15 - 90 |
350 |
1500 |
15 |
980 |
90 |
|
350 - 1200 - 18 - 90 |
350 |
1200 |
18 |
980 |
90 |
|
350 -1800 - 40 - 280 |
350 |
1800 |
40 |
980 |
280 |
|
350 - 1800 -43 - 315 |
350 |
1800 |
43 |
980 |
315 |
|
400 - 1500 - 5 - 30 |
400 |
1500 |
5 |
980 |
30 |
|
400 - 2000 - 6 - 55 |
400 |
2000 |
6 |
740 |
55 |
|
400 - 2600 - 6 - 75 |
400 |
2600 |
6 |
740 |
75 |
|
400 - 1500 - 12 - 75 |
400 |
1500 |
12 |
740 |
75 |
|
400 - 2000 -10 - 90 |
400 |
2000 |
10 |
740 |
90 |
|
500 - 2000 - 7 - 55 |
500 |
2000 |
7 |
740 |
55 |
|
500 - 2200 - 8 - 75 |
500 |
2200 |
8 |
740 |
75 |
|
500 - 2200 - 10 - 90 |
500 |
2200 |
10 |
740 |
90 |
|
500 - 2600 - 15 - 160 |
500 |
2600 |
15 |
740 |
160 |
|
600 - 3000 - 16 - 220 |
600 |
3000 |
16 |
740 |
220 |
|
600 - 5500 - 10 -250 |
600 |
5500 |
10 |
740 |
250 |
|
600 - 3750 - 17 - 250 |
600 |
3750 |
17 |
740 |
250 |
|
600 - 6000 - 10 - 280 |
600 |
6000 |
10 |
740 |
280 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
(2)電泵在潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污物中。
8.注意事項
（1）如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
（2）高效排污泵每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
（3）應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
（4）高效排污泵的葉輪和泵體之間的密封環具有密封功能，如密封環損壞將直接影響泵的性能，必要時應更換。
（5）拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢查，以確保電機密封可靠。
（6）高效排污泵在常規狀態下泵每使用300-500小時后應加注或更換油室中機抽(10-30號機油)，使機械密封保持良好的潤滑狀態，提高機械密封使用壽命。
9.常見問題
（1）電機定子繞組損壞有可能是二相運行或者卡死運行。
（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。
（3）水泵功率過大有可能是超過額定流量使用。
10.使用需知
（1）該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口)兩個吊環螺釘或起吊板中上下起吊泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿過兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
（2）用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
（3）高效排污泵使用前應仔細檢查電纜是否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
（4）無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
（5）不得將泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%) ，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
（6）高效排污泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
（7）機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝人下水做事或移動，以防萬一電泵漏電而發生意外事故。
（8）高效排污泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
（9）QW型潛水排污泵更多使用細節請來電咨詢021-62987392.
