QDLF不銹鋼立式多級泵

1.產品介紹我公司生產的QDLF（CDL）不銹鋼立式多級泵吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。QDLF不銹鋼多級泵的過流部分均采用

聯系電話：0716-8333385

產品詳情：

1.產品介紹

我公司生產的QDLF（CDL）不銹鋼立式多級泵吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。QDLF不銹鋼多級泵的過流部分均采用不銹鋼304材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

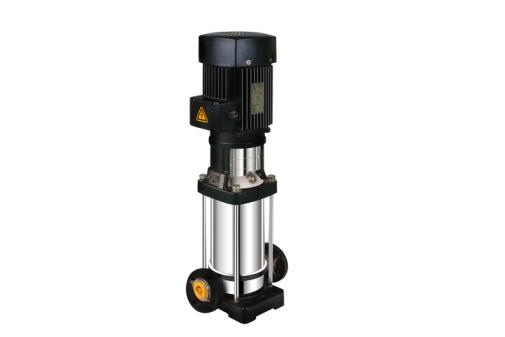

2.產品圖片

3.應用范圍

(1) 供水行業：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

(2)工業增壓系統：流程水系統、清洗系統、高壓沖洗系統、消防系統。

(3)工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。

(4)水處理行業：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。

(5)灌溉行業：農田灌溉、噴灌、滴灌。

（6）化工行業：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。

4.產品特點

(1) QDLF（CDL）多級泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。

(2)使用壽命長，外形美觀等特點，特別是高效、節能

（3）葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。

（4）泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。

（5）水泵通過彈性套柱銷聯軸器由電動機直接驅動。

（6）軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的不封管部件流入填料腔，起水封作用。

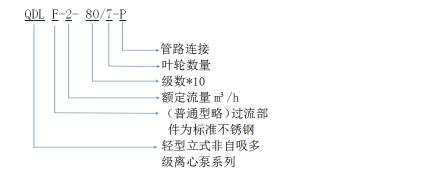

5.型號意義

6.規格參數

型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	功率 (KW)	汽蝕余量 (NPSH)r	高度 (mm)	重量 (Kg)
型號	m3/h	L/S	揚程 (m)	效率 (%)	轉速 (r/min)	功率 (KW)	汽蝕余量 (NPSH)r	高度 (mm)	重量 (Kg)
25CDL2-20	2	0.56	15	46	2900	0.37	1.8	486	20
25CDL2-30	2	0.56	22	46	2900	0.37	1.8	504	22.8
25CDL2-40	2	0.56	30	46	2900	0.55	1.8	522	23.6
25CDL2-50	2	0.56	37	46	2900	0.55	1.8	540	20
25CDL2-60	2	0.56	45	46	2900	0.75	1.8	558	20
25CDL2-70	2	0.56	52	46	2900	0.75	1.8	576	25
25CDL2-80	2	0.56	60	46	2900	1.1	1.8	594	25
25CDL2-90	2	0.56	67	46	2900	1.1	1.8	612	25
25CDL2-100	2	0.56	75	46	2900	1.1	1.8	630	30
25CDL2-110	2	0.56	82	46	2900	1.1	1.8	648	30
25CDL2-120	2	0.56	90	46	2900	1.5	1.8	721	30
25CDL2-130	2	0.56	97	46	2900	1.5	1.8	739	35
25CDL2-140	2	0.56	105	46	2900	1.5	1.8	757	35
25CDL2-150	2	0.56	112	46	2900	1.5	1.8	775	35
25CDL2-160	2	0.56	120	46	2900	1.5	1.8	793	35
25CDL2-170	2	0.56	127	46	2900	1.5	1.8	811	40
25CDL2-180	2	0.56	135	46	2900	2.2	1.8	829	40
25CDL2-190	2	0.56	142	46	2900	2.2	1.8	847	40
25CDL2-200	2	0.56	150	46	2900	2.2	1.8	865	40
25CDL2-210	2	0.56	157	46	2900	2.2	1.8	883	40
25CDL2-220	2	0.56	165	46	2900	2.2	1.8	901	45
25CDL2-230	2	0.56	172	46	2900	3	1.8	989	45
25CDL2-240	2	0.56	180	46	2900	3	1.8	1007	45
25CDL2-250	2	0.56	187	46	2900	3	1.8	1025	50
25CDL2-260	2	0.56	195	46	2900	3	1.8	1043	50
32CDL4-20	4	1.11	16	59	2900	0.37	1.8	501	20
32CDL4-30	4	1.11	24	59	2900	0.55	1.8	528	20
32CDL4-40	4	1.11	32	59	2900	0.75	1.8	555	20
32CDL4-50	4	1.11	40	59	2900	1.1	1.8	582	20
32CDL4-60	4	1.11	48	59	2900	1.1	1.8	609	20
32CDL4-70	4	1.11	56	59	2900	1.5	1.8	691	25
32CDL4-80	4	1.11	64	59	2900	1.5	1.8	718	25
32CDL4-90	4	1.11	72	59	2900	2.2	1.8	745	30
32CDL4-100	4	1.11	80	59	2900	2.2	1.8	772	30
32CDL4-110	4	1.11	88	59	2900	2.2	1.8	799	30
32CDL4-120	4	1.11	96	59	2900	2.2	1.8	826	30
32CDL4-130	4	1.11	104	59	2900	3	1.8	923	35
32CDL4-140	4	1.11	112	59	2900	3	1.8	950	35
32CDL4-150	4	1.11	120	59	2900	3	1.8	977	46.5
32CDL4-160	4	1.11	128	59	2900	3	1.8	1004	35
32CDL4-170	4	1.11	136	59	2900	4	1.8	1066	40
32CDL4-180	4	1.11	144	59	2900	4	1.8	1093	40
32CDL4-190	4	1.11	152	59	2900	4	1.8	1120	40
32CDL4-200	4	1.11	160	59	2900	4	1.8	1147	40
32CDL4-210	4	1.11	168	59	2900	4	1.8	1174	45
32CDL4-220	4	1.11	176	59	2900	4	1.8	1201	45
40CDL8-20	8	2.22	18	64	2900	0.75	2.3	595	25
40CDL8-30	8	2.22	27	64	2900	1.1	2.3	625	30
40CDL8-40	8	2.22	36	64	2900	1.5	2.3	710	30
40CDL8-50	8	2.22	45	64	2900	2.2	2.3	740	40
40CDL8-60	8	2.22	54	64	2900	2.2	2.3	770	40
40CDL8-70	8	2.22	63	64	2900	3	2.3	870	45
40CDL8-80	8	2.22	72	64	2900	3	2.3	900	45
40CDL8-90	8	2.22	81	64	2900	4	2.3	965	55
40CDL8-100	8	2.22	90	64	2900	4	2.3	995	55
40CDL8-110	8	2.22	99	64	2900	4	2.3	1025	55
40CDL8-120	8	2.22	108	64	2900	4	2.3	1055	55
40CDL8-130	8	2.22	117	64	2900	5.5	2.3	1125	80
40CDL8-140	8	2.22	126	64	2900	5.5	2.3	1155	80
40CDL8-150	8	2.22	135	64	2900	5.5	2.3	1185	80
40CDL8-160	8	2.22	144	64	2900	5.5	2.3	1215	80
40CDL8-170	8	2.22	153	64	2900	7.5	2.3	1245	86
40CDL8-180	8	2.22	162	64	2900	7.5	2.3	1275	90
40CDL8-190	8	2.22	171	64	2900	7.5	2.3	1305	90
40CDL8-200	8	2.22	180	64	2900	7.5	2.3	1335	95
50CDL16-20	16	4.44	22	71	2900	2.2	4.2	680	40
50CDL16-30	16	4.44	34	71	2900	3	4.2	795	50
50CDL16-40	16	4.44	46	71	2900	4	4.2	875	55
50CDL16-50	16	4.44	58	71	2900	5.5	4.2	960	70
50CDL16-60	16	4.44	70	71	2900	5.5	4.2	1005	75
50CDL16-70	16	4.44	82	71	2900	7.5	4.2	1050	80
50CDL16-80	16	4.44	94	71	2900	7.5	4.2	1095	80
50CDL16-90	16	4.44	106	71	2900	11	4.2	1290	140
50CDL16-100	16	4.44	118	71	2900	11	4.2	1335	140
50CDL16-110	16	4.44	130	71	2900	11	4.2	1380	145
50CDL16-120	16	4.44	142	71	2900	11	4.2	1425	145
50CDL16-130	16	4.44	154	71	2900	15	4.2	1470	165
50CDL16-140	16	4.44	166	71	2900	15	4.2	1515	165

注：具體參數選型請來電咨詢021-62987392。

7.安裝方式

(1)不銹鋼多級泵安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

(2)安裝時管道重量不應加在水泵上，以免使泵變形。

（3）安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

（4）為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。

（5）泵的安裝高度，管路的長度、直徑、流速應符合計算，力求減少不必要是損失。

(6)QDLF不銹鋼立式多級離心泵在安裝時應于地面垂直安裝，要保證有充足冷空氣進入電動機冷卻風扇。

8.注意事項

（1）泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。

（2）定期檢查聯軸器的同心度

（3）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

（4）如長期停止使用，應將泵拆卸清洗上油，包裝保管。

9.常見問題

（1）水泵不吸水，有可能是注入水泵的水不夠；水管與儀表漏氣。

（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。

（3）水泵功率過大有可能是超過額定流量使用；葉輪損壞。

（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。

10.使用需知

（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。

（2）泵進行長期運行后，由于機械磨損，使機組噪音及震動增大時，應停車檢查，必要時更換易損件，

（3）禁止泵在大流量運行時，電機超電流長期運行。

（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。

（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。

（7）QDLF(CDL)不銹鋼立式多級離心泵更多使用細節請來電咨詢021-62987392.
