1.產品介紹
GDL立式多級離心泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能像閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點。具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。

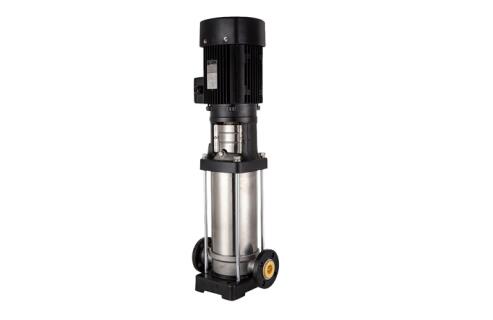

2.產品圖片
3.應用范圍
GDL立式多級離心泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。GDLF型泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼304或316L材質。
4.產品特點
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、能像閥門一樣安裝于管路之中。

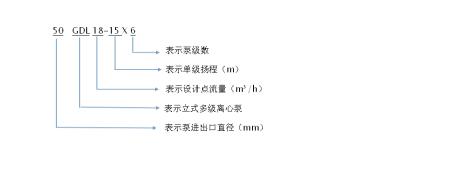

5.型號意義
6.規格參數
|
型號 |
流量(m3/h) |
揚程 |
吸程 |
電機功率 |
|
25GDL2-12×3 |
2 |
36 |
7.5 |
1.1 |
|
25GDL2-12×4 |
48 |
1.1 |
||
|
25GDL2-12×5 |
60 |
1.5 |
||
|
25GDL2-12×6 |
72 |
1.5 |
||
|
25GDL2-12×7 |
84 |
2.2 |
||
|
25GDL2-12×8 |
96 |
2.2 |
||
|
25GDL2-12×9 |
108 |
2.2 |
||
|
25GDL2-12×10 |
120 |
3 |
||
|
25GDL2-12×11 |
132 |
3 |
||
|
25GDL2-12×12 |
144 |
3 |
||
|
25GDL4-11×3 |
4 |
33 |
1.1 |
|
|
25GDL4-11×4 |
44 |
1.5 |
||
|
25GDL4-11×5 |
55 |
2.2 |
||
|
25GDL4-11×6 |
66 |
2.2 |
||
|
25GDL4-11×7 |
77 |
3 |
||
|
25GDL4-11×8 |
88 |
3 |
||
|
25GDL4-11×9 |
99 |
3 |
||
|
25GDL4-11×10 |
110 |
4 |
||
|
25GDL4-11×11 |
121 |
4 |
||
|
25GDL4-11×12 |
132 |
4 |
||
|
25GDL4-11×13 |
143 |
4 |
||
|
40GDL6-12×3 |
6 |
36 |
1.5 |
|
|
40GDL6-12×4 |
48 |
2.2 |
||
|
40GDL6-12×5 |
60 |
2.2 |
||
|
40GDL6-12×6 |
72 |
3 |
||
|
40GDL6-12×7 |
84 |
3 |
||
|
40GDL6-12×8 |
96 |
4 |
||
|
40GDL6-12×9 |
108 |
4 |
||
|
40GDL6-12×10 |
120 |
4 |
||
|
40GDL6-12×11 |
132 |
5.5 |
||
|
40GDL6-12×12 |
144 |
5.5 |
||
|
50GDL12-15×2 |
12 |
30 |
7
|
2.2 |
|
50GDL12-15×3 |
45 |
3 |
||
|
50GDL12-15×4 |
60 |
4 |
||
|
50GDL12-15×5 |
75 |
5.5 |
||
|
50GDL12-15×6 |
90 |
5.5 |
||
|
50GDL12-15×7 |
105 |
7.5 |
||
|
50GDL12-15×8 |
120 |
7.5 |
||
|
50GDL12-15×9 |
135 |
11 |
||
|
50GDL12-15×10 |
150 |
11 |
||
|
50GDL18-15×3 |
18 |
45 |
4 |
|
|
50GDL18-15×4 |
60 |
5.5 |
||
|
50GDL18-15×5 |
75 |
7.5 |
||
|
50GDL18-15×6 |
90 |
7.5 |
||
|
50GDL18-15×7 |
105 |
11 |
||
|
50GDL18-15×8 |
120 |
11 |
||
|
50GDL18-15×9 |
135 |
15 |
||
|
50GDL18-15×10 |
150 |
15 |
||
|
65GDL24-12×2 |
24
|
24 |
6
|
3 |
|
65GDL24-12×3 |
36 |
4 |
||
|
65GDL24-12×4 |
48 |
5.5 |
||
|
65GDL24-12×5 |
60 |
7.5 |
||
|
65GDL24-12×6 |
72 |
7.5 |
||
|
6S5GDL24-12×7 |
84 |
11 |
||
|
65GDL24-12×8 |
96 |
11 |
||
|
65GDL24-12×9 |
108 |
15 |
||
|
65GDL24-12×10 |
120 |
15 |
||
|
80GDL36-12×2 |
36 |
24 |
5.5 |
4 |
|
80GDL36-12×3 |
36 |
5.5 |
||
|
80GDL36-12×4 |
48 |
7.5 |
||
|
80GDL36-12×5 |
60 |
11 |
||
|
80GDL36-12×6 |
72 |
11 |
||
|
80GDL36-12×7 |
84 |
15 |
||
|
80GDL36-12×8 |
96 |
15 |
||
|
80GDL36-12×9 |
108 |
18.5 |
||
|
80GDL36-12×10 |
120 |
18.5 |
||
|
80GDL54-14×2 |
54 |
28 |
5 |
7.5 |
|
80GDL54-14×3 |
42 |
11 |
||
|
80GDL54-14×4 |
56 |
15 |
||
|
80GDL54-14×5 |
70 |
18.5 |
||
|
80GDL54-14×6 |
84 |
18.5 |
||
|
80GDL54-14×7 |
98 |
22 |
||
|
100GDL72-14×2 |
72 |
28 |
4.5 |
11 |
|
100GDL72-14×3 |
42 |
15 |
||
|
100GDL72-14×4 |
56 |
18.5 |
||
|
100GDL72-14×5 |
70 |
22 |
||
|
100GDL72-14×6 |
84 |
30 |
||
|
100GDL72-14×7 |
98 |
30 |
注：1.更多參數及具體選型請來電咨詢021-62987392。
7.安裝方式
(1)GDL立式多級離心泵應于地面垂直安裝，保證有充足冷空氣進入電動機冷卻風扇。
(2)最好在泵的二側及基礎與泵體之間安裝抗震固定件，將泵可能產生的噪聲減至最小。
(3)使用管路的規格和長度應適合，且有足夠的承壓能力，盡量減少管路的轉彎和附件。
（4）在泵的入口建議安裝過濾網，防止堵塞。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）在泵未被灌滿液體之前，不要啟動泵來檢查轉動方向。
（2）檢查電動機運轉方向時，不應拆卸聯軸器檢查。
（3）在泵啟動前，要完全打開泵吸入側隔離閥，而讓排出側隔離閥幾乎關閉著。
（4）啟動泵時，通過旋松泵頭上的排氣螺釘讓泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
9.常見問題
（1）水泵不吸水，有可能是注入水泵的水不夠，
（2）水泵流量不足有可能是水泵淤塞，密封環摩擦過多，轉速不足
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。
（2）泵啟動后，不能使吐出閥關閉或接近關閉較長時間，否則會使泵內液體過熱。
（3）泵停機的時候先將泵的吐出閥關到最小流量，但決不允許關閉泵的吸入閥。
（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。
（7）GDL立式多級離心泵更多使用細節請來電咨詢021-62987392.
